메인보드 성능의 역사와 기술 진화 정리 (칩셋, 규격, 인터페이스 중심)

by news0113 2025. 6. 7.

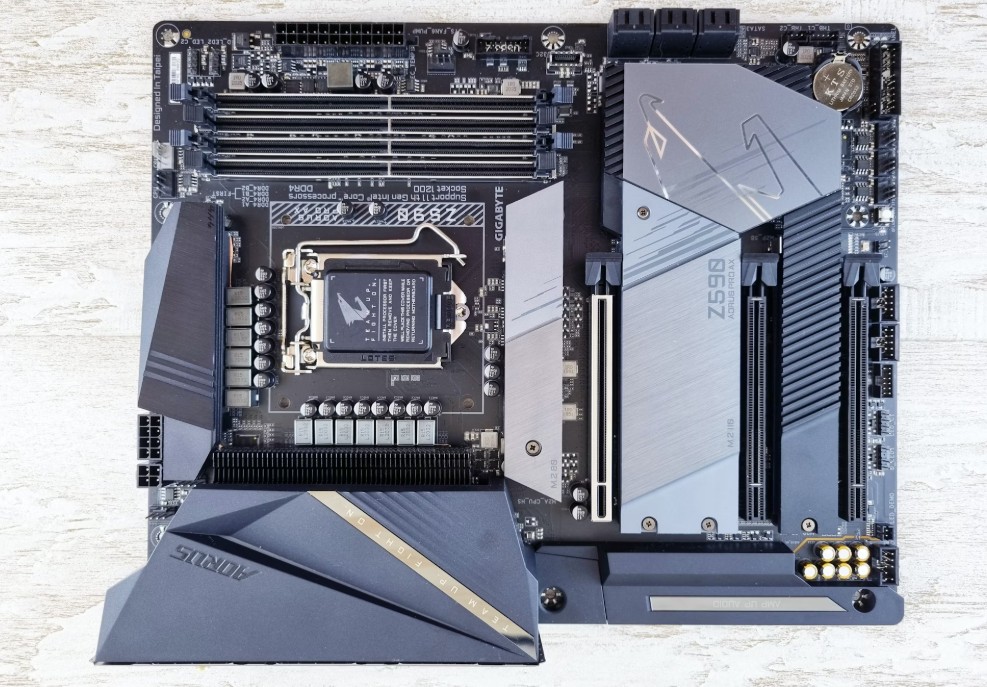

메인보드 성능의 역사와 기술 진화 정리 (칩셋, 규격, 인터페이스 중심)

메인보드는 컴퓨터의 중심이자 기반을 이루는 핵심 부품으로, CPU, RAM, GPU, SSD 등 주요 부품의 연결과 제어를 담당합니다. 시간이 흐르며 메인보드는 단순한 연결 회로를 넘어, 전체 시스템 성능과 기능을 결정짓는 고도화된 플랫폼으로 진화해 왔습니다.

이 글에서는 1990년대부터 2025년까지의 메인보드 기술 변화 과정을 중심으로, 칩셋 구조, 인터페이스 발전, 폼팩터 변화를 상세히 정리합니다. 시대별 특징을 통해, 오늘날 메인보드가 어떤 기술적 흐름을 거쳐 발전했는지 통찰력 있게 분석합니다.

1. 1990~2000년대: 칩셋 중심 아키텍처와 ATX 규격의 탄생

1990년대 초반까지의 메인보드는 매우 단순한 구조였으며, 대부분의 기능은 확장 카드에 의존하던 시기였습니다. 그러나 인텔의 430TX, 440BX 칩셋이 출시되면서 메인보드는 본격적인 제어 기능을 갖추기 시작했고, “칩셋 중심 구조”가 등장했습니다.

이 시기의 메인보드는 Northbridge와 Southbridge로 구성되어 있었습니다. Northbridge는 CPU, 메모리, 그래픽카드와 직접 연결되며 고속 데이터 처리를 담당했고, Southbridge는 I/O 포트, USB, 저장장치 등을 관리했습니다.

핵심 특징:

  • AT 규격에서 ATX 규격(305 ×244mm)으로 전환되며 케이스/보드 표준화
  • 슬롯 구조: ISA → PCI, AGP 슬롯 도입으로 그래픽 성능 개선
  • CPU 소켓: Socket 7, Slot 1, Socket A 등 다양한 규격 혼재
  • 메모리: SDRAM → DDR1 세대 전환 초기 단계
  • BIOS: 초기형 텍스트 기반 AMI, AWARD BIOS 사용

이 시기에는 그래픽카드, 사운드카드, 모뎀카드, 랜카드 등을 모두 별도로 장착해야 했으며, 메인보드 자체에는 내장 기능이 거의 없었습니다. 오히려 확장성과 호환성이 중요한 요소였고, 메인보드는 단순히 모든 부품을 연결하는 역할에 집중되었습니다.

2. 2000~2010년대: 통합화의 시작과 고속 I/O 인터페이스 도입

2000년대에 들어서면서 메인보드는 보다 정교한 설계와 기능 통합을 지향하기 시작합니다. 인텔의 i865, i875, P965, X38, P55 칩셋 계열은 사운드, 랜, USB, IDE, SATA 컨트롤러를 기본 내장하여 ‘확장카드 없는 PC’ 시대를 여는 데 기여했습니다.

AMD 역시 760, 770, 780G, 790FX 칩셋을 통해 통합 그래픽, 멀티 GPU, 오버클럭 기능 등을 확대 적용하였습니다. 또한, 메모리 컨트롤러가 CPU 내부로 통합되면서 Northbridge의 역할은 줄고, Southbridge 중심의 구조로 전환됩니다.

기술 진화 요소:

  • PCIe 1.0/2.0 인터페이스 확산 → AGP의 완전한 대체
  • DDR2 → DDR3 메모리 기술 발전
  • USB 2.0, SATA2(3 Gbps), Gigabit LAN 본격 적용
  • 온보드 사운드, 그래픽, 네트워크 탑재 → 확장카드 필요성 감소
  • 폼팩터 다양화: ATX, mATX, Mini-ITX 규격 확산

이 시기에는 mATX 규격이 대중화되며 소형 케이스에서도 고성능 시스템을 구축할 수 있게 되었고, UEFI BIOS가 일부 보드에 도입되기 시작하면서 그래픽 기반 설정 인터페이스의 초석이 마련됩니다.

또한, 오버클럭 기능이 점차 대중화되며 메인보드 제조사들은 VRM, 전원부 품질, 방열 설계 등을 차별화 요소로 삼기 시작합니다.

3. 2010~2025년: 플랫폼 고도화와 사용자 중심 기능 강화

2010년 이후 메인보드는 단순한 기능 제공을 넘어서 사용자 경험 중심의 기술 플랫폼으로 진화합니다. CPU 구조가 발전하면서 대부분의 고속 통신이 CPU 자체로 통합되었고, 메인보드는 이를 보조하고 확장하는 ‘지능형 제어기판’이 되었습니다.

특히 저장장치와 그래픽 카드의 고속화 요구에 따라 PCIe 3.0, 4.0, 5.0 인터페이스가 메인보드에 도입되며, M.2 NVMe SSD 슬롯도 기본 사양이 되었습니다. 일부 하이엔드 보드는 최대 5개의 M.2 슬롯을 제공하며 RAID 구성까지 가능합니다.

현대 메인보드 주요 기술:

  • PCIe 3.0 → 4.0 → 5.0 전환 (Z590, Z690, X670E 등)
  • DDR4에서 DDR5로 메모리 세대 본격 교체
  • M.2 슬롯의 다중화 + PCIe Gen4/Gen5 SSD 지원
  • USB 3.2 Gen2x2, Thunderbolt 4, USB-C 포트 제공
  • Wi-Fi 6/6E, Bluetooth 5.x 무선 네트워크 기본화
  • 20 페이즈 이상의 고급 VRM 설계 → 오버클럭 안정성 강화
  • UEFI BIOS에서 팬 커브, RGB 제어, AI 오버클럭 등 사용자 편의 기능 탑재

또한, ASUS, MSI, GIGABYTE, ASRock 등 메이저 제조사들은 RGB 동기화, 수랭 펌프 제어, 감성 튜닝 기능까지 강화하며, 메인보드를 단순 부품이 아닌 “사용자의 감성까지 아우르는 하드웨어”로 승격시켰습니다.

2025년 현재 메인보드는 단순히 성능 좋은 부품이 아니라, 고속 저장장치, 차세대 인터페이스, 무선 통신, 오버클럭 안정성, 디자인까지 모두 통합한 기술 중심 제품군입니다.

결론: 요약 및 통찰

메인보드는 지난 30여 년간 다음과 같은 기술적 궤적을 따라 발전해 왔습니다:

  • 1990~2000년대: 칩셋 중심 구조, 외장형 기능 구성, ATX 표준화
  • 2000~2010년대: 통합화 진행, PCIe/DDR3 도입, mATX 대중화
  • 2010~2025년: 고속 통신 통합, 플랫폼 최적화, 사용자 경험 중시

오늘날의 메인보드는 단순히 부품을 연결하는 회로판이 아닙니다. 시스템의 성능과 한계를 정의하고, 확장성, 안정성, 감성까지 통합 설계된 첨단 플랫폼입니다. 따라서 CPU, GPU만큼이나 메인보드 선택은 중요하며, 기술 세대와 용도에 맞는 선택이 시스템의 완성도를 좌우합니다.

앞으로의 메인보드는 AI 가속, PCIe 6.0, DDR6, 무선 전원 전송 등 더욱 진보된 기술을 받아들이며 계속 진화할 것입니다.
